标准名称：恒温混水阀

标准编号：T/ZZB 1762—2020

发布日期：2020年10月23日

发证机关：浙江省民政厅

团体名称：浙江省品牌建设联合会

主要起草单位：浙江鑫帆暖通智控股份有限公司

标准规定了恒温混水阀的术语和定义、结构与分类、基本要求、技术要求、试验方法、检验规则、标志、包装、运输及贮存和质量承诺，适用于公称压力不大于1.0MPa、公称尺寸不大于DN32、工作温度不大于95°C，工作介质为水，用于生活热水系统（非饮用水）或地暖系统的且出水口温度自动受预选温度控制的阀门。

1.外观质量

1）阀门表面应干净、无污物，不应有划伤、碰伤、飞边、毛刺等。

2）螺纹不得有凹痕、断牙、烂牙等明显缺陷。

3）标识标线清晰不能歪斜扭曲。

4）抛光产品表面应圆滑，不应有明显毛刺、划痕现象。

5）镀层表面应光泽均匀，不应有脱皮、龟裂、烧焦、露底、剥落、黑斑及明显的麻点等缺陷。

2.表面镀层

1）表面镀层按GB/T 10125进行48h（NSS试验）中性酸盐雾试验后，不低于GB/T 6461中8级的要求。

2）表面镀层按GB/T 5270、GB/T 12600经附着力试验后，不允许出现起泡、起皮或脱落现象。

3.表面粗糙度

精加工面、螺纹表面、调节旋钮及其它塑料配件除特殊要求外表面粗糙度Ra均不大于3.2μm。

4.使用性能

1）壳体强度：壳体在3.45MPa水压下保持75±5秒，壳体不能有变形、裂纹等结构损伤，壳壁不能出现任何渗漏、泄漏现象。

2）抗扭性能：按下表所示的扭矩对阀门施加扭矩10秒后，应无破损、变形并符合壳体试验和密封性能要求。

施加扭矩值

3）抗弯性能：按下表所示的力矩对阀门施加弯曲力10秒后，应无破损、变形并符合壳体试验和密封性能要求。

施加弯曲力值

4）密封性：阀门在3.45MPa的水压下持续75±5秒，不能有任何渗漏、泄漏现象。

5）流量系数：生活恒温混水阀混合水的流量应不小于20L/min，地暖恒温混水阀混合水的流量应不小于40L/min。

6）出水温度稳定性：冷水或热水压力变化±20%时，出水温度与初始设定温度的偏差应不超过2°C；热水温度变化±10°C时，出水温度与初始设定温度的偏差应不超过2°C。

7）温度调节旋钮的操作扭矩：按下表的扭矩对温度调节旋钮施加扭矩10秒后，应无破损、变形、卡阻、定位失控等缺陷。

温度调节旋钮施加扭矩值

8）温控精度：调节旋钮上需印有与阀门温控范围相应的温度数值，根据需求温度转动手轮至相应的温度数值，待混合水温度稳定后，混合水温度与设定温度值偏差应不超过2°C。

5.冷水失效安全性（仅适用于生活恒温混水阀）

1）阀门设定温度值在25°C至45°C区间时，当冷水突然断供后，阀门在2秒内自动关闭热水，2秒后阀门的出水端口不应有高温水流出（流量为0ml/s）。

2）恢复冷水供应60秒后，混合水温度与初始设定温度的偏差应不超过2°C。

标准名称：卫生洁具 直角阀

标准编号：T/CBCSA 7—2019

发布日期：2019年09月18日

发证机关：中华人民共和国民政部

团体名称：中国建筑卫生陶瓷协会

标准规定了直角阀的术语和定义、分类、材料、技术要求、试验方法、检验规则、标志、包装、使用说明、运输和贮存，适用于安装在建筑物内的冷、热水供水管路中间、工作压力（静压）不大于1.0MPa、介质温度为4°C～90°C、与卫生洁具进水装置配套使用的直角阀。

1.外观

1）镀层表面应光泽均匀，应无脱皮、龟裂、烧焦、露底、剥落、黑斑及明显的麻点、毛刺等缺陷。

2）涂层表面应组织细密、光滑、色泽均匀，应无流挂、露底及明显的划伤和磕碰等缺陷。

3）抛光表面应光滑，应无明显毛刺、划痕和磕碰等缺陷。

4）塑料件表面应光滑、色泽均匀，应无明显的斑痕、划痕和凹痕等缺陷。

2.尺寸及偏差

1）直角阀型式尺寸应符合下列规定。其它尺寸由供需双方协商确定。

a）外接管螺纹直角阀型式尺寸应符合图1和下表的要求。

b）卡扣快速连接直角阀型式尺寸应符合图2和下表的要求。

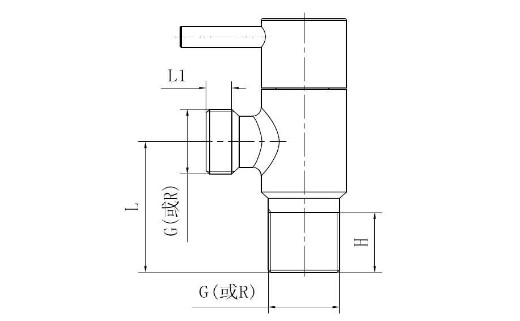

图1 外接管螺纹连接直角阀式尺寸

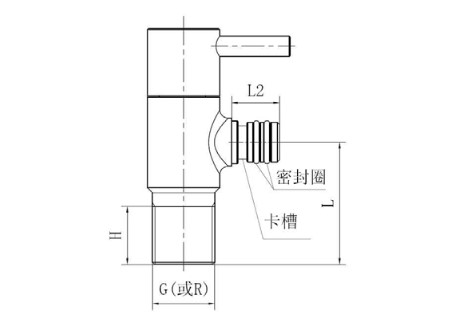

图2 卡扣快速连接直角阀式尺寸

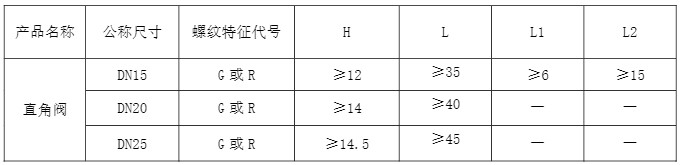

直角阀型式尺寸

3.使用性能

1）抗水压机械性能：直角阀的抗水压机械性能应符合下表的规定。

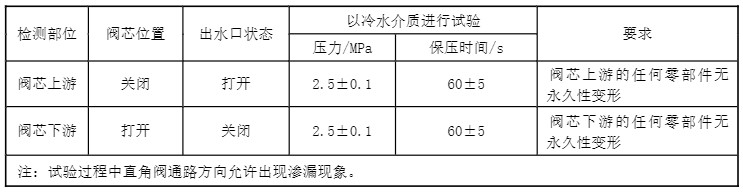

抗水压机械性能要求

2）密封性能：直角阀的密封性能应符合下表的规定。

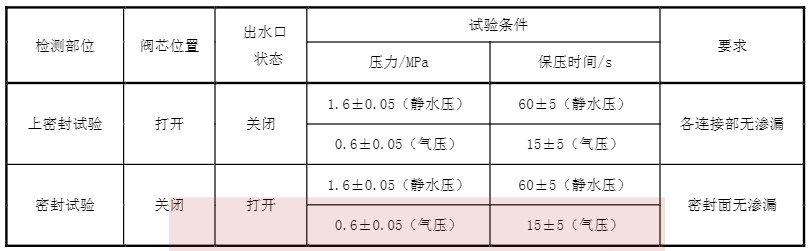

密封性能要求

3）流量：直角阀的流量应符合下表的规定。

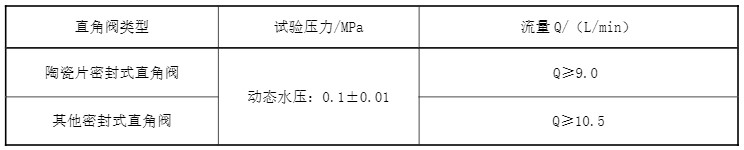

流量要求

4）抗安装负载：直角阀连接管螺纹抗安装负载应符合下表的规定。

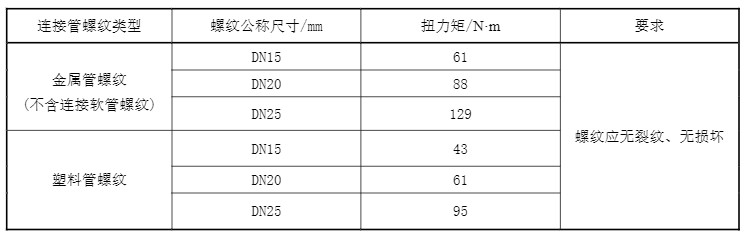

抗安装负载要求

5）操作力及抗使用负载

a）直角阀在（0.3±0.02）MPa动态水压下，手柄或手轮开启和关闭的最大操作力应不大于1.0Nꞏm。

b）直角阀手柄或手轮在开启和关闭方向上施加（4±0.5）Nꞏm 后，应无变形或损坏等削弱直角阀功能的情况出现，直角阀阀芯上游密封性能应符合标准的要求。

6）抗弯曲性能：直角阀抗弯曲力矩应符合下表的规定。经抗弯曲性能试验后，应无变形或损坏等削弱直角阀功能的情况出现，直角阀阀芯上游密封性能应符合标准的要求。

施加弯曲力值

标准名称：卫生洁具 角阀

标准编号：T/ZZB 1578—2020

发布日期：2020年04月30日

发证机关：浙江省民政厅

团体名称：浙江省品牌建设联合会

主要起草单位：杭州泛亚卫浴股份有限公司

标准规定了卫生洁具角阀的分类、基本要求、技术要求、试验方法、检验规则、标志、包装、运输和贮存、质量承诺，适用于安装在建筑物内的冷、热水供水管路末端、工作压力不大于1.0 MPa、介质温度为4 ℃～90 ℃，与卫生洁具产品配套使用的角阀。

1.金属污染物析出（仅适用于饮用水接触用角阀）

铅析出统计值（Q）应不大于5μg/L，非铅元素的析出量不大于下表规定的限值。

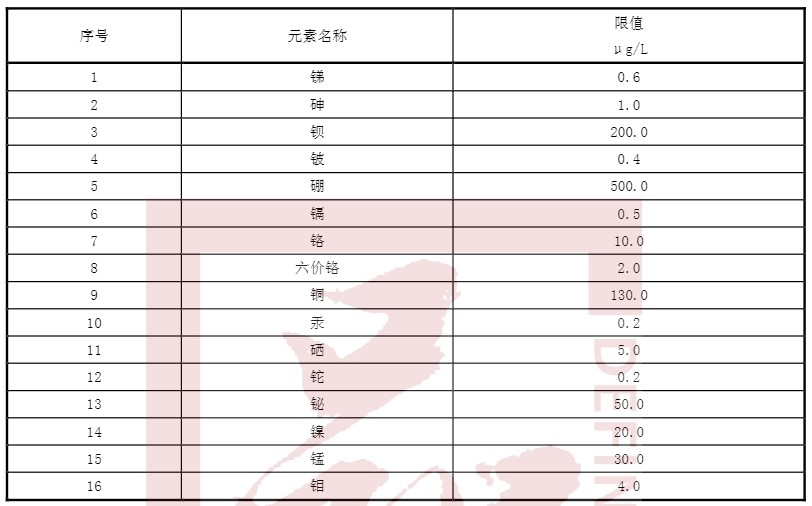

非金属元素析出限量值

2.手柄扭矩

手柄与阀杆连接应牢固、不松动。采用陶瓷阀芯的产品，其手柄经4N·m±0.5N·m扭力矩试验后，任何部件应无可见变形和损坏。

3.螺纹扭矩

产品连接管螺纹应能承受扭力矩为61N·m，经扭力矩试验后，应无裂纹和损坏。

4.使用性能

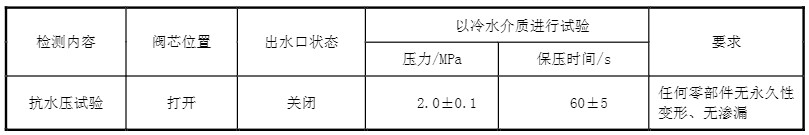

1）抗水压机械性能：角阀的抗水压机械性能应符合下表的规定。

抗水压机械性能要求

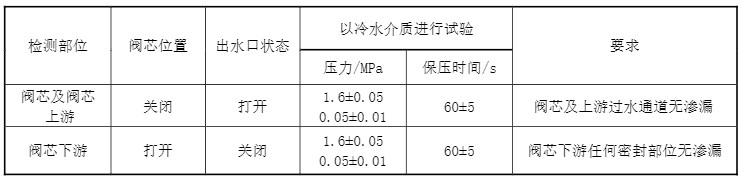

2）密封性能：角阀的密封性能应符合下表的规定。

密封性能要求

3）流量：角阀在动态水压0.3MPa±0.02MPa状态下，流量不小于0.25L/s。

标准名称：卫生洁具 角阀

标准编号：T/HSFJJ 0001—2018

发布日期：2018年09月05日

发证机关：南安市民政局

团体名称：南安市海丝泛家居产业联合会

标准规定了卫生洁具角阀的分类与命名、材料、技术要求、试验方法、检验规则、标志、包装、运输、贮存，适用于控制介质（冷、热水）启、闭时使用的卫生洁具管道用角阀，公称压力不大于1.0MPa，介质温度为4℃～90℃。

标准名称：全装修房用给水直角阀

标准编号：T/SHHJ 000025—2019

发布日期：2019年01月30日

发证机关：上海市民政局

团体名称：上海市化学建材行业协会

标准规定了全装修房用给水直角阀的分类及命名、材料、要求、试验方法、检验规则与标志、包装、运输和贮存，适用于安装在全装修房内的冷热水供水管路工作压力不大于（静压）1.0MPa，介质温度为4 ℃～90 ℃的各类直角阀。

标准名称：卫生洁具 直角阀

标准编号：T/JMBX 0090—2019

发布日期：2019年12月25日

发证机关：江门市民政局

团体名称：江门市标准化协会

标准名称：卫生洁具 直角阀

标准编号：T/HSSYJ 0001—2020

发布日期：2020年12月03日

发证机关：鹤山市民政局

团体名称：鹤山市水暖卫浴五金行业协会
